5．4．1 楼、地面的防水层在门口处应水平延展，且向外延展的长度不应小于500mm，向两侧延展的宽度不应小于200mm(图5．4．1)。

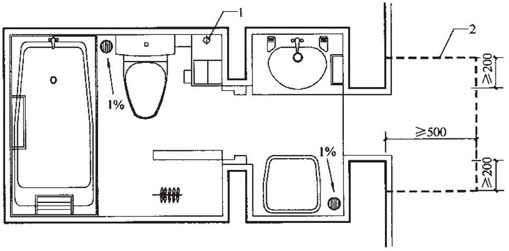

图5．4．1 楼、地面门口处防水层延展示意
1—穿越楼板的管道及其防水套管；2—门口处防水层延展范围

5．4．2 穿越楼板的管道应设置防水套管，高度应高出装饰层完成面20mm以上；套管与管道间应采用防水密封材料嵌填压实(图5．4．2)。

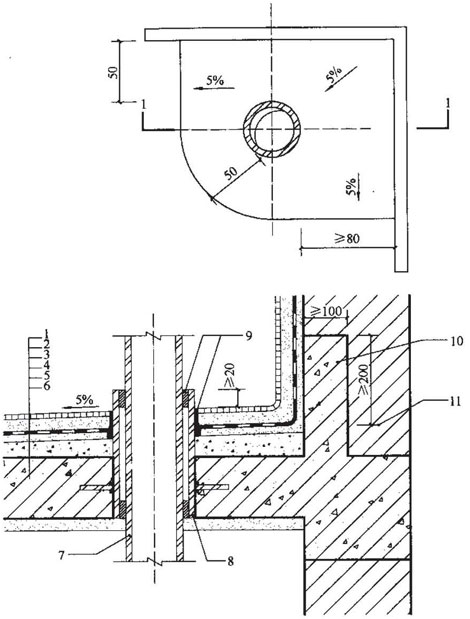

图5．4．2 管道穿越楼板的防水构造
1—楼、地面面层；2—粘结层；3—防水层；4—找平层；5—垫层或找坡层；6—钢筋混凝土楼板；
7—排水立管；8—防水套管；9—密封膏；10—C20细石混凝土翻边；11—装饰层完成面高度

5．4．3 地漏、大便器、排水立管等穿越楼板的管道根部应用密封材料嵌填压实(图5．4．3)。

图5．4．3 地漏防水构造
1—楼、地面面层；2—粘结层；3—防水层；4—找平层；5—垫层或找坡层；6—钢筋混凝土楼板；
7—防水层的附加层；8—密封膏；9—C20细石混凝土掺聚合物填实

5．4．4 水平管道在下降楼板上采用同层排水措施时，楼板、楼面应做双层防水设防。对降板后可能出现的管道渗水，应有密闭措施(图5．4．4)，且宜在贴临下降楼板上表面处设泄水管，并宜采取增设独立的泄水立管的措施。

图5．4．4 同层排水时管道穿越楼板的防水构造
1—排水立管；2—密封膏；3—设防房间装修面层下设防的防水层；4—钢筋混凝土楼板基层上设防的防水层；
5—防水套管；6—管壁间用填充材料塞实；7—附加层

5．4．5 对于同层排水的地漏，其旁通水平支管宜与下降楼板上表面处的泄水管联通，并接至增设的独立泄水立管上(图5．4．5)。

图5．4．5 同层排水时的地漏防水构造
1—产品多通道地漏；2—下降的钢筋混凝土楼板基层上设防的防水层；3—设防房间装修面层下设防的防水层；
4—密封膏；5—排水支管接至排水立管；6—旁通水平支管接至增设的独立泄水立管

5．4．6 当墙面设置防潮层时，楼、地面防水层应沿墙面上翻，且至少应高出饰面层200mm。当卫生间、厨房采用轻质隔墙时，应做全防水墙面，其四周根部除门洞外，应做C20细石混凝土坎台，并应至少高出相连房间的楼、地面饰面层200mm(图5．4．6)。

图5．4．6 防潮墙面的底部构造
1—楼、地面面层；2—粘结层；3—防水层；4—找平层；5—垫层或找坡层；
6—钢筋混凝土楼板；7—防水层翻起高度；8—C20细石混凝土翻边
