4. 2 观众厅
4.2.1 观众厅基本要求。
1 过去原规范中观众厅的长度按照声音的延迟时间与距离关系确定厅长为36～40m，并用厅后墙的反射面来加强后座的声级。但是随着电影立体声的出现，特别是模拟立体声又发展为数字立体声，上述做法就不适宜了，过长的延迟声会造成的声音和画面不同步，主扬声器与环绕扬声器的声相定位干扰，影响了数字立体声的应有效果。本规范的观众厅的尺度参照《数字立体声电影院的技术标准》GY／T183—2002规定，长度不宜大于30m，长度与宽度的比例宜为(1.5±0.2)：1。
2 观众厅楼面荷载除应考虑楼面均布活荷载外，还应考虑因增加台阶产生的静荷载。楼面均布活荷载标准值取自《建筑结构荷载规范》GB50009。
6 乙级及以上电影院观众厅每座平均面积不宜小于1.0m2，来源于现行的防火规范，考虑到地区和等级的差别，故此规定丙级电影院观众厅每座平均面积不宜小于0.6m2。
4.2.2 观众厅视距、视点高度、视角、放映角及视线超高值。
1 视点选择的规定
各种画幅制式的高度H相等，则设计视点高度也统一为h，但各画面高度不等时，则可按图2及公式设计。
注意：各画幅中心高度的水平轴线应为同一轴线，而不能将各画幅的下缘比齐。
2 视距的规定
视距改用W的倍数表示，因为这样更为明确，且不易误解。

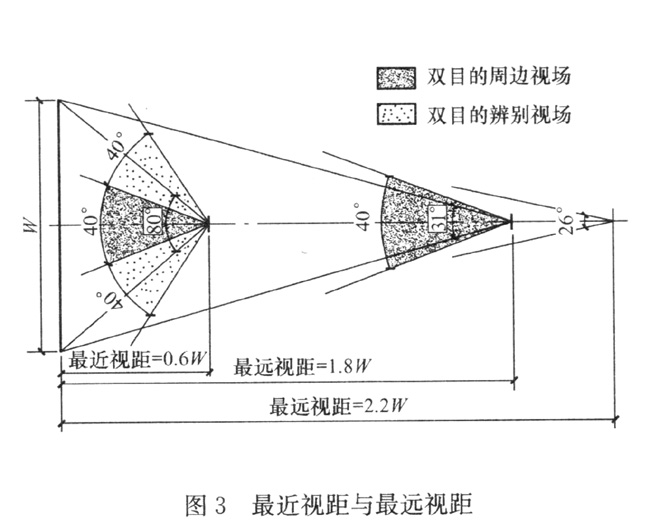

本规范规定最近视距取0.5～0.6W，最远视距取1.8～2.2W(丙级电影院放宽至2.7W)的依据是：与最近视距0.6W相对应的水平视角为80°，与最远视距1.8W相对应的水平视角为31°从图3中可见水平视角80°介乎双目周边视场和辨别视场之间，观众可以获得很好的视觉临场感；水平视角31°也可达到辨别视场的大部分。所以银幕尺寸如果提供了不小于31°且不大于80°水平视角，即0.6～1.8W，已被国内外业内公认为最佳的视觉范围。
3 视线超高值c=0.12m，取自我国人体工程学，即人眼至头顶的高度，是用来计算视线无遮挡设计的一个参数。但是在需要的时候，如后排座位下的高度不够利用，使用高靠背座椅时，都可以增加附加值C＇，以增加地面标高。但一定要注意，后排观众站起来时不能遮挡放映光束；也不能因此提高机房标高而使放映俯角超过6°。
4 观众坐着时眼睛离地高度h'=1.15m，也取自人体工程学坐姿为腓骨水平时地面至眼睛的高度。而在影院中实测时h'=1.10m，这是因为座椅向后有4°的倾斜。因此h'可取1.10～1.15m。
5 丙级电影院视线超高值可按隔排0.12m计算，但前、后排座位必须错位布置，且只有普通银幕能达到视线无遮挡，其他银幕视线仍有遮挡。
4.2.3 视线设计：从图4.2.3中可见观众厅的地面升高(Hn)应符合视线无遮挡的要求，即后一排观众的视线从前一排观众的头顶能够看到银幕画面的下缘，使视线不受遮挡。这条视线与银幕画面下缘的水平线形成两个相似三角△0AD△OBE。
因为△OAD与△OBE相似，所以
Hｎ=h一(h’+Yn)=Yo—Yn
其中：Yo=h—h’，Yn=Xn／X0·(Yo—c)
式中Hｎ可化为表格进行计算，如下表2。
4.2.4 银幕画幅制式配置
1“等高法”：1957年我国第一家宽银幕电影院——北京首都电影院首例使用宽银幕、遮幅银幕、普通银幕三幕统高的配置方法，后被称之为“等高法”。经过多年的实践和提高，“等高法”订入国家标准《电影院工艺设计——观众厅银幕的设置》GB5302—85，其要点是：①变形宽银幕、遮幅银幕、普通银幕这三种画幅高度基本一致，这可由调整镜头焦距的方法来获得:②银幕四周应设有黑色边框，上下边框可以固定，左右边框应移动至画面所需的宽度处。“等高法”的优点是各种画面的银幕影像质量比较接近，而且都比较好；另一优点是银幕的上下黑边可以固定，只有左右黑框需要移动，结构简单、容易施工。目前大多数电影院仍采用此法。
2“等宽法”：当电影院中出现小厅后，则“等高法”的遮幅银幕与普通银幕画面显得太小。于是出现了将银幕的宽度做成基本一样的“等宽法”。其要点是：①变形宽银幕与遮幅银幕画幅宽度应基本一致，而普通银幕则与遮幅银幕画幅高度基本一致，这可由调整镜头焦距的方法来获得；②银幕四周应设有黑色边框；通过移动上下、左右边框，使画面达到所需的画幅格式银幕的高度与宽度。“等宽法”的优点是突出了遮幅银幕加大的优势，给观众更强的临场感。但缺点也随之出现：
此法遮幅银幕画面面积是变形宽银幕的127％，因此在银幕宽度较大、氙灯光源不足的的情况下，银幕的亮度、均匀度等指标均很难达到要求，且上下、左右边框均需要移动，结构复杂，施工难度大。
3“等面积法”：顾名思义，采用使宽银幕、遮幅银幕的面积基本统一的配置方法，其要点是：①通过改变变形宽银幕的高度与遮幅银幕的宽度，保证二种画幅格式银幕面积基本一致，这可由调整幕框与镜头焦距的方法来获得；同样，将普通银幕与遮幅银幕画幅高度设置为基本一致。②银幕四周应设有活动黑色边框，通过移动上下、左右边框，使画面达到所需的高度与宽度。“等面积法”的优点是充分利用观众厅的有效高度与宽度与氙灯光源的光效，确保各种画幅格式银幕的有效画面与银幕的亮度、均匀度等指标的有效提高，既加大了面积，又保证了质量；同时可以很方便地实现数字电影的画幅制式，满足电影数字化发展的需要。其缺点是：改变银幕的任意一种画幅格式，均需要改变银幕边框位置，增加了银幕边框的机械结构的复杂程度。
4 片门尺寸(mm)：
变形宽银幕21.3×18.1
遮幅宽银幕20.9×II.3；20.9×12.6
普通银幕20.9×15.2
4.2.5 观众席座位尺寸与排距的排列尺度的规定基于三个方面的考虑：1)必须满足现行消防规范中的有关要求；2)应充分考虑观众观赏电影的舒适度，观众席座椅宜采用表面吸声的软椅；3)采用的软椅应具有良好的吸声性能。为此，按照电影院的等级划分，列出表4.2.5中的要求规定，其中丙级电影院的规定要求是为了适应投资规模小、经济条件差的农村乡镇电影院。对于高等级的特、甲级电影院，观众席的座距与排距，规定要求予以适当增大，例如，座距增至0.56m，排距增至1.00～1.10m。
4.2.7 主要强调观众厅内走道和座位的排列设计原则。
3 中厅、大厅弧线座位排列问题
过去曾有将座位弧线排列为：以O为圆心，以最后一排为半径R，这样做的依据是每个观众都应面向银幕中心，但这样第一排的弧度太弯，两端的观众几乎成为“面对面”而不是面向银幕(见图4)，故现在已不再使用。为此，现在可采用下列两种方法：
1) 从斜视角的最边座，通过银幕宽度1／4处，与厅中轴线相交点为圆心，作为弧线排列的曲率半径(见图5)。依据是最边座只需面向银幕宽度1／4处就可以了。
2) 原规范第3.3.5条对座位弧线排列曾规定为“观众厅正中一排或1／2厅长处弧线的曲率半径一般等于放映距离”，此法虽依据不足，但仍不失为解决问题的作图法(见图6)。
关于观众厅的大、中、小厅，应根据观众厅的建筑面积来划分，见表3。大、中厅座位排列示意见图7。
 |
