9．3．1 在地下工程中，围岩与衬砌之间存在有一定的间隙，这种间隙有大有小。为防止围岩漏水危及衬砌结构，往往根据工程的需要进行注浆处理。注浆时为节省材料，一般是注入水泥浆液，掺有膨润土、粉煤灰等掺合料的水泥浆，水泥砂浆等粗颗粒材料。

9．3．2 壁内注浆的目的是堵水与加固，封堵混凝土衬砌由于施工缺陷所造成的渗漏水。混凝土毕竟是密实性的材料，壁内缺陷很小，粗颗粒的材料如水泥浆液很难达到预期的堵水目的。因此必须选择渗透性能好的灌浆材料，使其在一定压力下渗入衬砌结构内起到堵水加固的作用。超细水泥由于其对环境不存在污染，可以灌入细度模数M_K＝0．86的特细和粉细砂层以及宽度小于30μm的裂隙中，并在一些地下工程渗漏水治理中应用，取得了较好的防水效果。所以本条推荐超细水泥和目前常用的环氧树脂、聚氨酯等浆液。

9．3．3 在地下工程结构的内表面和外表面做防水砂浆抹面防水，是我国传统的简便有效的防水方法，特别是在结构自防水或外贴卷材防水失败后，往往用这种方法补救。防水砂浆做法很多，五层抹面是最普通的方法，它不使用任何防水外加剂，仅利用不同配比的素浆和砂浆分层次交错抹压而成连续封闭的整体防水层，这种方法上世纪40年代就已应用，具有几十年的历史。随着防水技术的发展，普通防水抹面已被掺有各种外加剂、防水剂和聚合物乳液的砂浆所代替，且技术性能有很大进步，施工程序也有所简化。

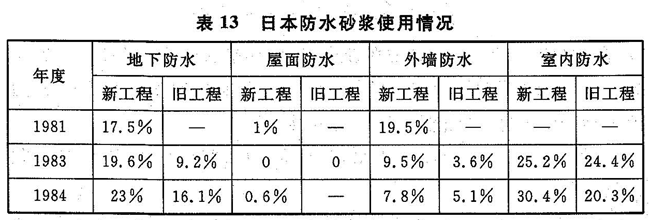

在国外，防水砂浆的使用也很普遍，表13列举日本防水砂浆在各种工程上的应用情况，从表中可以看到，砂浆防水在日本地下防水中无论新建工程还是旧有工程渗漏水补修中的使用比例都很大，且有逐年上升的趋势。

用于防水砂浆的外加剂品种主要有萘磺酸盐、三聚氰胺磺酸盐、松香皂、氯化物金属盐、无机铝盐、有机硅和FS₁₀₂渗透结晶型等。
聚合物乳液的种类有很多种，但国内常用的主要是聚醋酸乙烯乳液、苯丙乳液、丙烯酸酯共聚乳液、环氧树脂及氯丁胶乳液等。

9．3．4 涂料由于可在各种形状的部位进行涂布施工，因此在地下工程渗漏水治理中也常用到。目前，防水涂料的种类很多，每种涂料有其一定的使用范围，由于渗漏水治理是在背水面作业，对防水涂料的粘结性有较高要求，因此这次修改时，只提选择“与基面粘结强度高和抗渗性好的材料”，不具体提出涂料的种类，使用时应根据地下工程防水特点、材料性能和近年来的施工实践，灵活选用。

9．3．6 密封材料按材性可分为合成高分子密封材料、高聚物改性沥青密封材料及定型密封材料，地下工程中使用的密封材料为合成高分子密封材料和定型密封材料。
合成高分子密封材料多采用硅酮、聚硫橡胶类、聚氨酯类等材料，它们的性能应符合规范第5．1．9条的规定。
定型密封材料的主要品种有遇水膨胀橡胶条、自粘性橡胶止水条等。遇水膨胀橡胶条是以改性橡胶为基料而制成的一种新型防水材料，它一方面具有橡胶制品的优良弹性和延展性，起到弹性密封作用；另一方面当结构变形量超过材料的弹性复原率时，在膨胀倍率范围内具有遇水膨胀的特性。起到以水止水的功能，这种双重止水机理提高了防水效果，目前这种防水材料有各种定型产品。自粘性橡胶是由特种合成橡胶掺入各种助剂加工而成的弹塑性腻子状聚合物，它具有橡胶腻子充填空隙的性能，同时在一定压力下又具有与混凝土良好的粘着性能。它们主要用于地下工程的变形缝、施工缝、穿墙管等接缝的防水。
地下工程中由于经常受水侵蚀，使用密封防水材料时要注意以下问题：
1 密封材料经常承受水压作用易产生较大拉伸变形，不宜使用圆形或方形背衬材料，应用薄片背衬材料，并防止三面粘结。
2 材料不能因长期受水浸泡而产生胀溶，污染水质。
3 受振动、温差、结构变形等影响接缝并产生活动时，要选用弹性或弹塑性好的密封材料。
4 密封材料与基层的粘结，不能因为长期浸水而造成粘结老化，发生粘结剥离破坏，因此应选择适当的耐水基层处理剂。
